- 코어 권선기

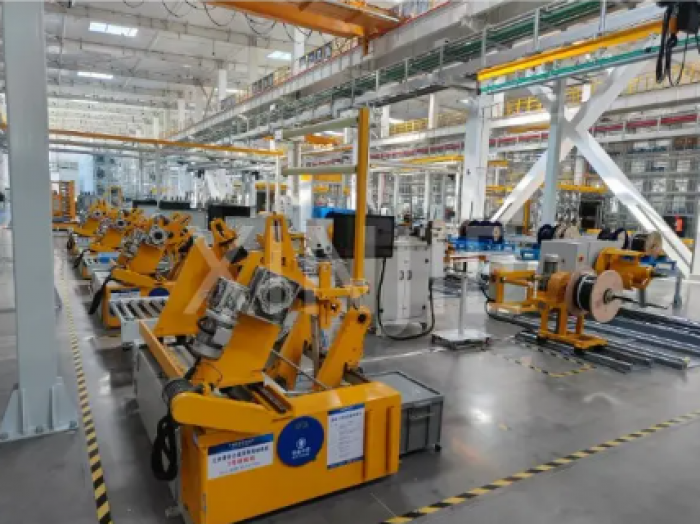

- Core Winding Machine은 Xinjie Machinery가 오랜 기술 축적과 지속적인 연구 개발을 통해 자체적으로 개발한 3차원 코어 코일 권선 장비입니다. 본 장비는 높은 자동화 수준을 갖춘 설비로, 작업자는 운전 화면에서 코일 권선 단계(기어 수)를 입력하기만 하면 권선 회전 수가 자동으로 표시됩니다. 이를 통해 기존 방식에서 발생할 수 있는 수작업 권선 턴수 계산 오류를 효과적으로 방지할 수 있으며, 작업 정확도와 생산 효율을 크게 향상시킵니다.
Technical parameters
(1) Equipment dimensions: 1850mm*1250mm*1350mm
(2) Maximum allowable core height: 1500mm, suitable for winding coils of oil-immersed transformers with a rated capacity of 50 to 2500KVA
(3) The maximum allowable circumferential diameter of the vessel body is 1250mm
(4) The maximum rotational speed of the drive gear mold gear is 480r/min
(5) Main shaft drive form: Variable frequency stepless speed regulation
(6) Drive gear module: m=3
(7) Center height of the drive gear: 750mm
(8) Core placement method: Horizontal
(9) Core flipping mode: Electric
(10) Core flipping speed: approximately 3 minutes per revolution
(11) Core forward and backward translation speed: 850mm/min
(12) The external dimensions of the tension wire laying frame configured for the winding machine are 1300mm*650mm. The maximum tension of the tension stringing frame is 500N.m
