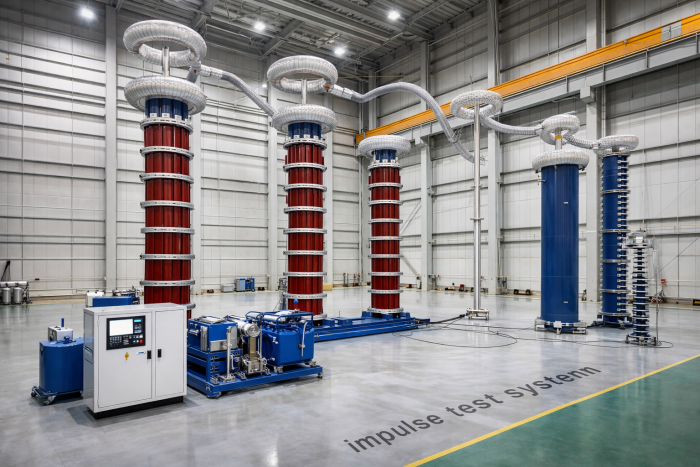

충격 전압 발생기 시험 설비

(Impulse Voltage Generator Test System)  by BHT

제품 소개

충격 전압 발생기 시험 설비는 변압기, 전력 케이블, 차단기, 절연자 등 고전압 전력기기의 절연 내력을 시험하기 위한 고전압 시험 장비입니다.
국제 표준에 따른 낙뢰 충격 전압 및 다양한 충격 파형을 생성하여 전력기기의 절연 성능을 정확하게 평가할 수 있습니다.

본 설비는 구조 안정성이 높고 시험 파형의 정확도가 뛰어나며, 고전압 전력기기의 연구개발 및 품질 검사에 널리 사용됩니다.

주요 특징

• 동기 기술 적용으로 넓은 동기 범위(≥20%) 및 낮은 동기 오차(≤1%) 실현

• 모듈식 구조 설계로 운송, 설치 및 유지보수 편리

• 전압 연결부 스프링 압착 구조 적용으로 빠른 교체 가능

• 시험 파형 정확도 및 안정성 우수

• 고효율 방전 구조 설계로 안정적인 시험 가능

• 구조 강성이 높아 장기간 안정적 운전 가능

• 다양한 시험 요구에 맞춘 유연한 확장 구성 가능

적용 분야

다음과 같은 고전압 전력기기의 절연 내력 시험에 사용됩니다.

• 전력 변압기

• 고전압 개폐기 및 차단기

• 전력 케이블

• 전력용 콘덴서

• 절연자 및 절연 부품

• 기타 고전압 전기 설비

또한 전력기기 제조사, 연구기관, 시험기관의 제품 개발 및 품질 검사 시험 설비로 활용됩니다.

주요 성능

• 표준 낙뢰 충격 전압 파형 발생 가능

• 최대 6000kV급 충격 전압 시험 지원

• 최대 4200kV급 낙뢰 충격 시험 가능

• 최대 4800kV급 개폐 충격 시험 가능

• 충격 파형 효율

  • 낙뢰파 효율 ≥ 90% (무부하 기준)

  • 운전파 효율 ≥ 70% (약 3000pF 부하 기준)

• 특수 파형 지원

• 전면 시간 500μs / 1000μs

• 장파형 충격 시험 가능
