제품 개요 (Equipment Usage)

본 장비는 변압기 코일의 **축 방향 가압(Axial Compaction)**을 통해 코일의 형상을 정밀하게 성형하는 장치입니다.

• 권선 밀도 향상: 코일을 단단하게 압착하여 권선의 조밀도를 높입니다.

• 내단락성 강화: 단락 사고 시 발생하는 기계적 힘에 의한 변형 방지 능력을 극대화합니다.

• 진동 및 소음 감소: 상용 주파수의 교번자계 내에서 발생하는 코일 도체의 진동을 억제합니다.

• 치수 정밀도 확보: 코일의 축 방향 치수를 설계 규격에 맞춰 정확하게 구현합니다.

주요 특징 (Main Features)

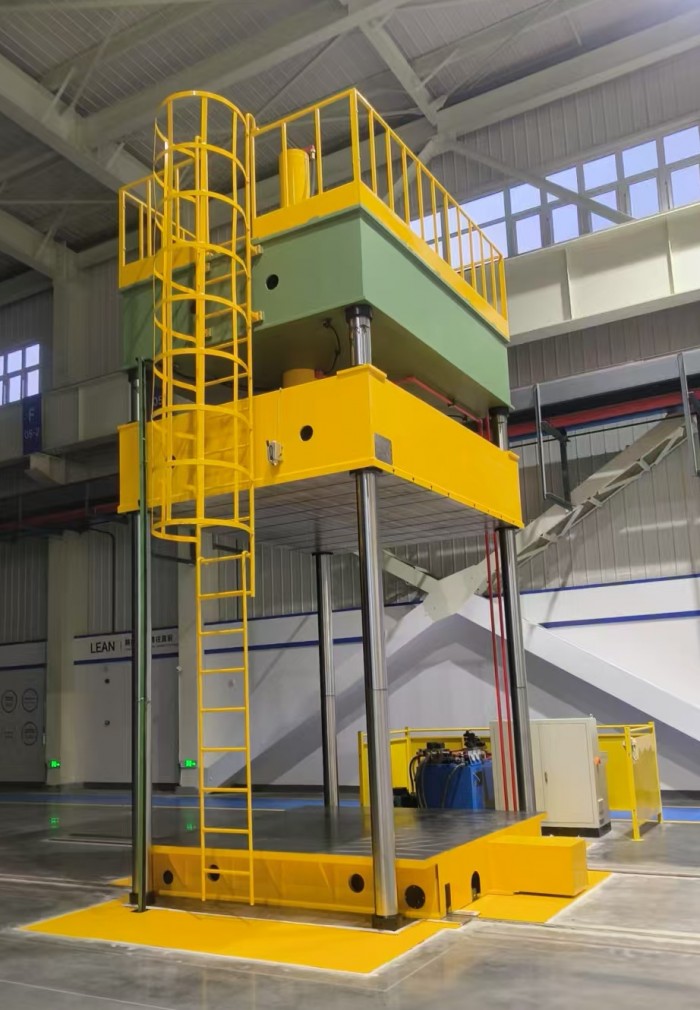

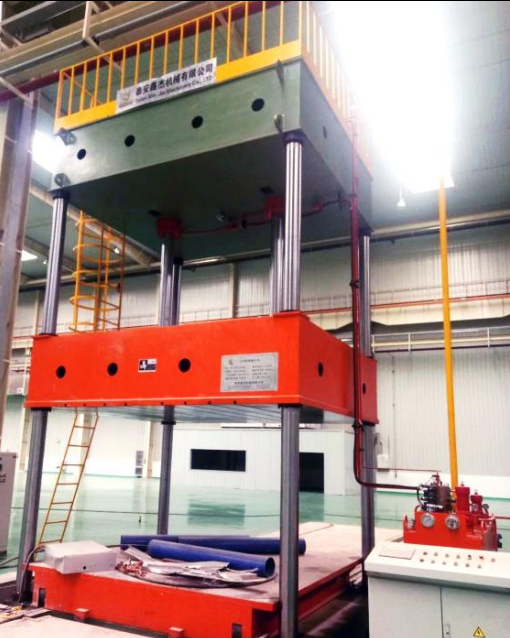

1. 4주식 유압 구조 (Four-column Hydraulic Structure)

• 견고한 4주식 프레임을 채택하여 구조가 간결하며, 반복적인 가압 작업 시에도 높은 신뢰성과 동작 안정성을 보장합니다.

2. 내력 분산 설계 (Internal Force Distribution)

• 가압 시 발생하는 모든 하중이 장비 내부 구조물에서 흡수되는 내력(Internal Force) 방식을 채택하여, 기초 바닥면의 강도 요구 조건을 낮추고 설치 유연성을 높였습니다.

3. 범용성 상부 플래튼 (T-slotted Upper Platen)

• 상부 가압판(Platen)에 T홈(T-shaped groove) 가공이 되어 있어, 다양한 직경의 코일에 맞춰 가압 위치를 신속하게 변경 및 대응할 수 있습니다.

  4. 상부 실린더 가압 방식 (Top Cylinder Pressure)

• 가압력이 상부 실린더에서 인가되는 방식으로, 작업 조건에 따라 가압력을 임의로 정밀하게 조절할 수 있습니다.

5. 전동 구동식 이송 대차 (Motorized Flat Car)

• 코일 이송용 플랫 카는 모터 구동 방식으로 작동하며, 정해진 위치에 자동 정지(Automatic Positioning) 기능이 탑재되어 있습니다.

• 대차 상면에는 다수의 **동심원 슬롯(Concentric Round Slots)**이 가공되어 있어, 코일을 대차 중앙에 정확히 안착시키기 위한 기준선 역할을 합니다.

•
