장비 개요 (Equipment Usage)

본 장비는 변압기 내 권선 간격 유지 및 유로(Oil Gap) 확보를 위한 절연 스페이서를 정밀 가공하는 장치입니다.

• 일괄 공정 처리: 기존의 펀칭(Punching) 방식과 달리, 프로파일 밀링 커터를 사용하여 **형상 가공, 슬롯(홈) 가공, 모따기(Chamfering)**를 단 한 번의 공정으로 완수합니다.

• 무버어(Burr-free) 실현: 가공 후 버어(찌꺼기)가 발생하지 않아 별도의 연마 작업이 필요 없으며, 매끄러운 표면 상태를 유지하여 내전압 시험(High Voltage Test) 시 최상의 절연 성능을 보장합니다.

  초고압용 최적화: 특히 110kV 이상의 대용량/초고압 변압기용 스페이서 가공에 특화되어 있습니다.

• 경제성 및 기술력: 독자적인 최적화 설계를 통해 작업 효율을 극대화함과 동시에 타사 대비 합리적인 설비 도입 비용을 실현했습니다.

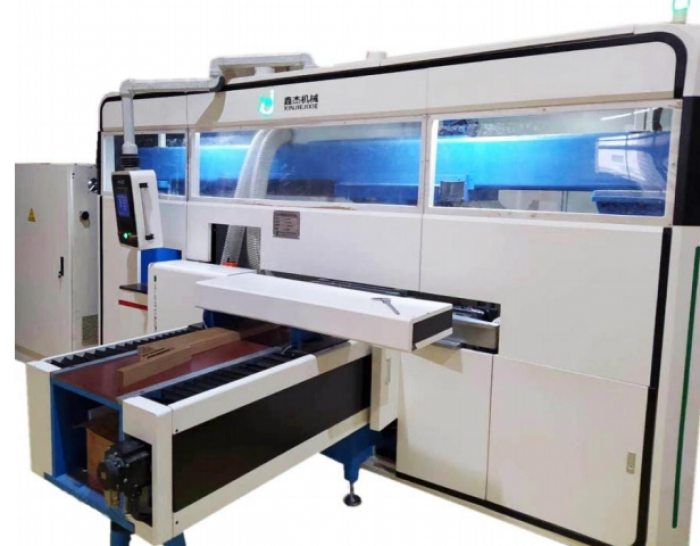

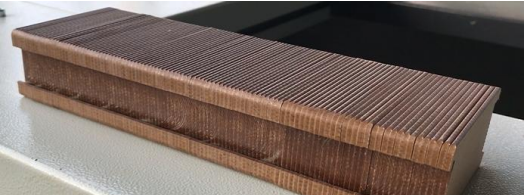

완전 자동 도브테일 스페이서 밀링기 주요 사양

1. 가공 범위 (Processing Range)

• 스페이서 길이: 25 ~ 300mm

• 스페이서 폭: 25 ~ 60mm

  최대 가공 두께: 350mm (주문 제작 가능)

2. 가공 정밀도 (Machining Accuracy)

• 길이 정밀도: ±0.2mm 이내 (전 기종 공통)

• 홈(Slot) 깊이 정밀도: 스왈로우 테일(Swallow-tail), 도브테일(Dove-tail), 직선형 슬롯 모두 ±0.2mm 이내로 정밀 제어됩니다.

• 정렬 정밀도: 가공 시 절연 스트립을 종/횡 방향으로 강력하게 압착 고정합니다. 가공 테이블 상에서 스트립의 수직 상태를 완벽히 유지하여, 스페이서 홈의 중심과 스트립의 중심 편차를 ±0.2mm 이내로 일치시킵니다.

3. 내구성 및 설비 사양

• 안정성 강화: 주요 강재 프레임은 에이징(Aging) 처리를 거쳐 변형을 방지하였으며, 주요 동력 전달 부품은 열처리를 통해 내마모성을 극대화했습니다.

• 설비 용량: 총 설치 전력 29.45kW (집진기 모터 제외)

• 공압 시스템: 압력 0.6MPa, 유량 100L/min

•


• （1）Paperboard width 20~60 adjustable freely
  （2）Paperboard length：30~200mm
  （3）System total power：18.4kw
  （not include dust collector）.
  （4）Air supply pressure：0.5Mpa
  （5）Feeding speed：1~3m/min
  （6）Max. Clamping thickness once：340mm。
  （7）Spacer thickness——1.0～10.0mm
  （8）Max. Machining speed: 260 pcs/min。
  （9）After machining, the same size spacer length accuracy
  Is ≤ ± 0.2mm.
  （10）After processing, the spacers are smooth and flat,
  surface are non-carbonization, and are not polluted.
